paquete moldeado ininflamable Chip Resistor 2W 3W 5W el 1% de la tolerancia de película metálica de 100ppm TCR

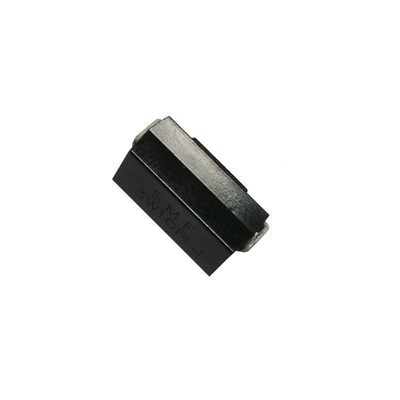

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package

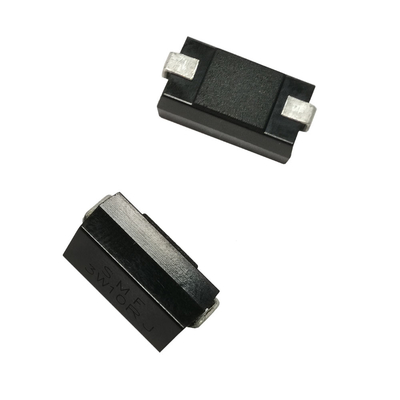

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package

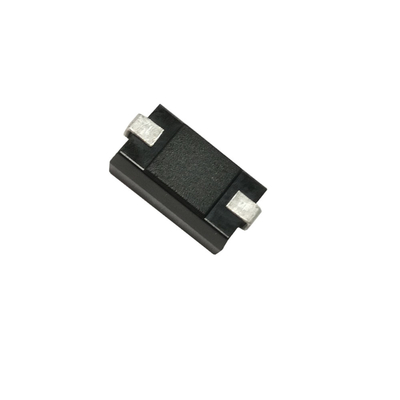

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
Lugar de origen Porcelana
Nombre de la marca JDC
Certificación ROHS&Reach
Número de modelo SMF
Cantidad de orden mínima 5000 piezas
Precio US$0.08-US$0.15
Detalles de empaquetado Carrete en cartón
Tiempo de entrega 2 semanas
Condiciones de pago T/T, Unión Occidental
Capacidad de la fuente 1,000Kpcs por mes

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Poder clasificado 2W, 3W, 5W Tecnología De película metálica
Tipo del paquete Montaje superficial Gama de la resistencia 10R-22MR
Tolerancia el ±1%, el ±2%, el ±5% TCR ±100ppm/℃
Alta luz

5W Chip Resistor de película metálica

,

100ppm Chip Resistor de película metálica

,

Poder Chip Resistor de película metálica
Deja un mensaje
Descripción de producto

El poder que Chip Resistor de película metálica está utilizando los materiales moudling confiables para embalar el resistor de película metálica dentro, él tiene mucho más tamaño pequeño el resistor de película metálica que tradicional, él es trato para la fuente de alimentación, las telecomunicaciones y el uso del equipo de prueba.





Características:





  • UL94V0 ininflamable moldeó el paquete, resistente para calentar, la humedad y el aislamiento.
  • Diseño especial para el montaje superficial automático.
  • Fuerza mecánica excelente y estabilidad eletrical.
  • Reducción aseembly de coste.
    •



Dimensiones (milímetro):







paquete moldeado ininflamable Chip Resistor 2W 3W 5W el 1% de la tolerancia de película metálica de 100ppm TCR 0



Poder clasificado A±0.3 B±0.3 C±0.3 D±0.3 Emax Gama de la resistencia Voltaje de trabajo máximo
2W 4,0 6,7 1,4 3,55 7,9 EL 10R-20M 300V
3W 5,5 10,5 1,7 5,0 12,0 EL 10R-20M 500V
5W 7,3 13,5 1,7 6,8 17,0 EL 10R-20M 500V



Funcionamiento eléctrico



Características Estándar Método de prueba
Tolerancia de la resistencia EL ±1% (F), EL ±5% (J) /
TCR ±100ppm/℃ -55℃-200℃
Carga del poder clasificado Tem superficial. 275℃ máximo
EL ΔR/R≤±1%		 Voltaje clasificado por 30 minutos
Sobrecarga del breve periodo de tiempo el ±0.5% 5 veces del poder clasificado por 5 segundos
Voltaje que soporta dieléctrico Ningunas pruebas del daño o de la avería machanical del aislamiento. CA 500V para 1 minuto
Resistencia de aislamiento 10,000MΩ DC 500V Megger
Solderability Cobertura del minuto el 95% ±250 ±5℃ por 2 segundos
Resistencia al calor que suelda Ningunas pruebas del daño machanical
EL ΔR/R≤±1%		 270±5℃ por los segundos 10±1



Características del ambiente



Características Estándares Métodos de prueba
Temporeros. Ciclo EL ΔR/R≤±1% -55℃ (30mins)
→ a la temperatura ambiente. (3 minutos)
→+200℃ (3 minutos)
→ a la temperatura ambiente. (3 minutos)
5 ciclos
Vida de la carga EL ΔR/R≤±1% Minuto de la carga 90 del poder clasificado
minuto 30 APAGADO
70℃, 1000 horas
Vida a prueba de humedad de la carga EL ΔR/R≤±1% Minuto de la carga 90 del poder clasificado
minuto 30 APAGADO
40℃, derecho del 95% 500 horas
